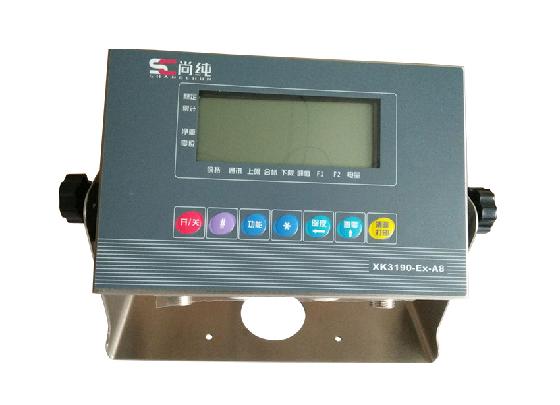

电子汽车衡的称重显示器连接电缆的限制

返回列表 发布日期: 2020-03-28 15:07
    电子地磅(汽车衡)这类大型衡器的称重显示器与传感器或接线盒之间往往需要用较长的电缆来连接。众所周知,由于温度变化对电缆电阻值的影响,会使传感器供桥电压发生变化,引起测量误差。国外一些称重显示器厂家早就对其连接电缆的阻值或长度提出了限制。现 OIML R76 号国际建议对此也提出了要求。但是我想很多人不会考虑到,对连接电缆阻值或长度的限制不仅与温度有关,还与所连接的传感器的输入阻抗有关,与显示器使用的分度数有关。

        电缆“误差”这里所谓的电缆“误差”,是指称重显示器与传感器或接线盒之间连接电缆的阻值因温度改变带来的测量误差。传感器在出厂前必须进行温度补偿才能使计量指标在所要求的使用温度范围达到所规定的要求,通常对传感器的的温度补偿分为不带电缆和带有连接电缆。但连接电缆长度一般不超过三米。在实际使用中这样的长度往往不能满足要求。特别大型衡器连接电缆长度往往长达数十米、甚至上百米。这样长的电缆电阻压降不仅使传感器的实际供桥电压明显小于供桥电压的名誉值,即显示器的输出端的供桥电压。而且由于温度变化引起电缆阻值的变化,也会造成明显的测量误差。电缆在称重系统中不是一个独立的组件,它本身不能完成特定的测量功能,也无法对它的影响进行单独的测定。但它是称重显示器必不可少的部分、是称重系统的一部分。在称重系统中,传感器是一个独立组件,而显示器加上电缆构成另一个组件。显示器的误差与电缆的误差是相关的,根据误差合成理论,这两项的误差计算应服从代数和相加对衡器而言,最大分度数 nmax 与最大载荷 loadmax 和分度值 e
