数字称重传感器很精密，一文了解它的接线和安

返回列表 发布日期： 2020-03-13 10:26

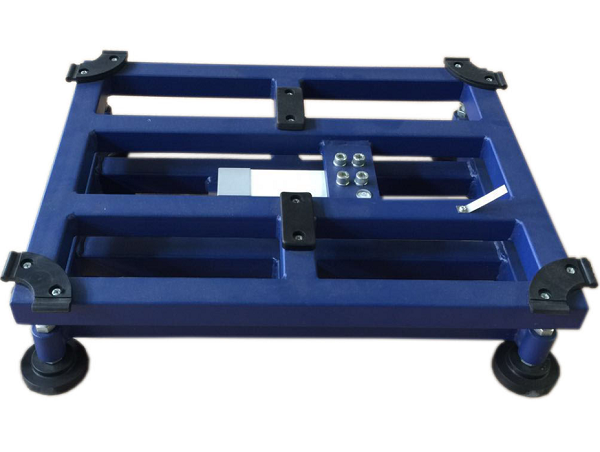

工业应用中，称重是一个比较常用的功能，数字称重传感器实际上是一种将质量信号转变为可测量的电信号输出装置，但因为其灵敏度和精度的要求较高，所以是一个要求较高的传感器，一旦使用不当，轻则测量不准影响生产工艺，重则烧毁仪表；今天我们学习一下它的接线和安装注意事项！

一数字称重传感器的接线：

数字称重传感器的接线，数字称重传感器它的接线有两种，一是四线制数字称重传感器，二是六线制数字称重传感器。

四线制数字称重传感器有四根不同颜色的引线，一组电源一组信号，同时还有根屏蔽线。六线制数字称重传感器在四线制的基础上额外多加一组反馈信号线。

数字称重传感器引线信号颜色

由于引线都有颜色标识，可以根据颜色来初步判断这几组引线分别代表什么信号线。电源信号线颜色（红黑）、信号线颜色（绿白）、反馈信号线颜色（蓝黄），其中它们都有一根屏蔽线（粗黑色）。

数字称重传感器信号引线详细判别

很多厂家生产的数字称重传感器接线颜色信号基本上一致，如果不放心，可用万用表进行测量判断。因为电源线颜色正极基本上公认为红色，那就以电源线正极线为出发点。四线制的判断，用万用表的电阻档测量两组线的电阻值，较大的一组为电源，较小的一组为信号。六线制由于多一组反馈线，因为反馈线正和电源线正是导通的，反馈信号负也一样，先用万用表接电源红色的线去找另外一根反馈信号正，反之另外一组导通的则为电源负和反馈负。剩下的一组则为信号线。
