电子汽车衡的主要结构
　　
　　1.承载器
　　(1)秤台
　　秤台一般为金属材料制成,有一段、两段、三段和四段式之分。它具有很高的强度和硬度,且具有足够的使用面积。

　　(2)秤桥及连接件
　　秤桥作为台面的骨架等具有不可替代的作用,它的好坏将影响电子汽车衡的好坏。

　　(3)限位装置
　　电子汽车衡的水平限位装置是排除其他干扰,保证称量结果稳定可靠的部件。而电子汽车衡的防过载限位装置,则是保护电子汽车衡的装置,进而保护和延长其使用寿命,防止严重超载对电子汽车衡的伤害。

　　2.称重传感器
　　电子汽车衡目前均采用称重传感器,尤其是电阻应变式称重传感器。它是当前被广泛采用的一种准确度较高、稳定性又好、技术成熟而且制作简便的传感器。

　　电子汽车衡的称重传感器,根据秤量大小和台面长短而采用一定数量的悬臂梁式或双悬臂桥式称重传感器。

　　为了克服多只称重传感器在输出阻抗和灵敏度方面的差异,称重传感器均采用全并联方式连接,并相应地在每只称重传感器输出端并联安装可调整的精密电阻,从而保证称量结果的准确可靠。

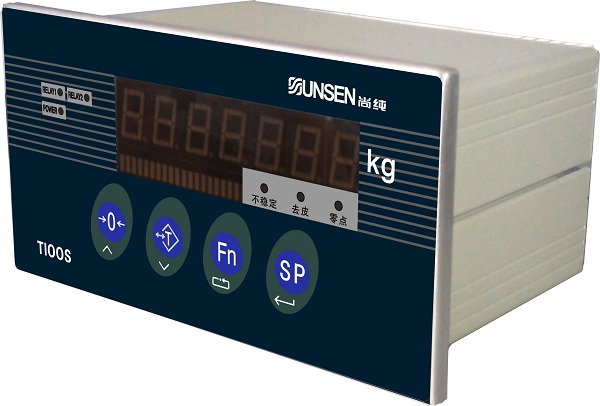

　　3.测量显示系统
　　电子汽车衡的测量显示系统是将前面称重传感器的输出信号等进行放大处理等,再经过A/D转换器和微处理器及显示器,将电子汽车衡上的被称物品的质量值,最终以数字的形式显示出来。
　　当然,电子汽车衡还有其他的装置和打印装置等部件。
