电子汽车衡基础知识

返回列表 发布日期: 2019-12-16 16:11
一、电子汽车衡器的工作原理
        被称重物或载重汽车停在秤台上,在重力的作用下,秤台将重力传递至传感器,导致附着在传感器上的弹性体发生变形,则弹性体应变梁上的应变电阻片及桥路失去平衡,输出与重量数值成正比的电信号,经线性放大器将信号放大,再经A/D转换为数字信号,由仪表内的微处理机对重量信号进行处理后直接显示重量数。配置打印机后,即可打印称重数据;如配置计算机,可将计量数直接输入称重管理系统进行综合管理。



二、电子汽车衡器的组成
         承重和传力部分:将物体的重量传递给称重传感器的全部装置,包括称重台面、吊挂连接单元、安全限位装置、地面固定件和基础设施等。
称重传感器:介于秤台和基础之间,将被称物的重量转换为相应的电信号,经信号电缆输出至称重显示仪表进行称量的测试。

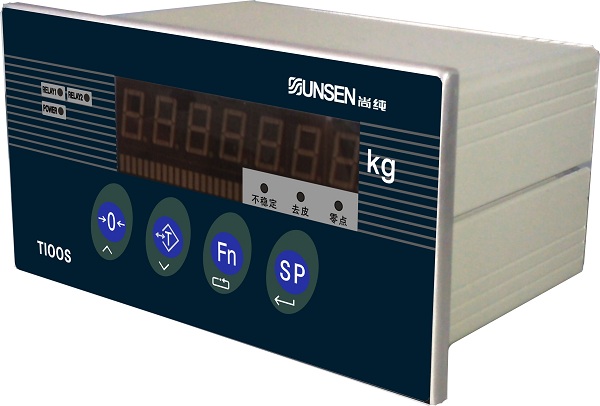

显示仪表:用以测量称重传感器输出的电信号,经对电信号处理后,以数码形式输出数据。
电源:主要指向称重传感器提供的桥路激励电源和仪表线路工作的电源。
SCS系列电子汽车衡主要由秤台、传感器、连接件、限位装置、显示仪表及接线盒等零部件组成,还可以选配打印机、大屏幕显示器、计算机和稳压电源等外部设备。限位器的作用主要是保证称量结果准确、误差小(即使有强烈冲击或飓风等横向力的作用也能使秤安全工作)。限位器主要是防止秤台横向移动和左右晃动幅度。
